توضیحات محصول

تئوری

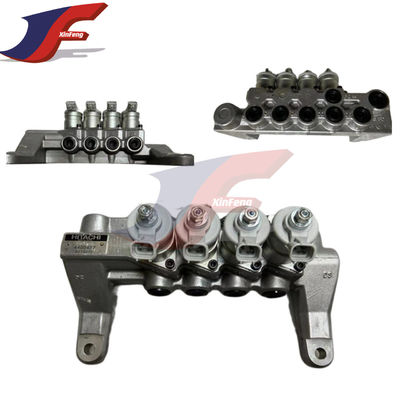

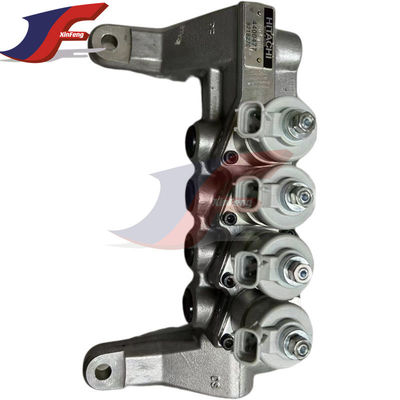

گروه شیر سولنویدی حفاری یک جزء مهم از سیستم هیدرولیک حفاری است که برای کنترل جریان و فشار روغن هیدرولیک استفاده می شود.گروه از دریچه های سولینوئید متشکل از یک یا چند دریچه سولینوئید است.، که هرکدام دارای یک الکترومغناطیس و یک بدن شیر هستند.

اصول کار این شیر بر اساس تعامل بین نیروی الکترومغناطیسی و نیروی هیدرولیک است.الکترومغناطیس یک میدان الکترومغناطیسی تولید می کند، که هسته آهن را در بدن شیر جذب می کند و در نتیجه موقعیت شیر را در بدن شیر تغییر می دهد.تغییر در موقعیت دریچه بر مسیر جریان روغن هیدرولیک و باز و بسته شدن کانال تأثیر می گذارد، به این ترتیب کنترل حرکت محرک هیدرولیک (مانند یک سیلندر هیدرولیک).

به طور خاص، گروه شیر سولناید حفاری معمولا شکل یک دریچه دو موضع، سه موضع یا چند موضع دو طرفه، سه طرفه یا چند طرفه را اتخاذ می کند.روغن هیدرولیک از طریق کانال در بدن شیر جریان می یابد.، و جهت جریان و اتصال و قطع کانال توسط موقعیت شیر تعیین می شود.

به عنوان مثال، دریچه سولنویدی دو موضعی دو طرفه را در نظر بگیرید، که شامل یک الکترومغناطیس و یک بدن دریچه است. وقتی الکترومغناطیس انرژی ندارد، دریچه در حالت بسته است،و روغن هیدرولیک نمی تواند از کانال بدن شیر عبور کند.وقتی که الکترومغناطیس انرژی می گیرد، میدان مغناطیسی تولید شده توسط الکترومغناطیس هسته آهن را در بدن شیر جذب می کند،باعث باز شدن شیر و جریان صاف روغن هیدرولیک از طریق کانال بدن شیر می شود..

دریچه سولنویدی سه موقعیت دو طرفه دارای یک موقعیت بیشتر است که می تواند تغییر بین دو کانال را درک کند.دریچه سولینوئید دو طرفه سه موقعیت که معمولا استفاده می شود برای کنترل گسترش و انقباض سیلندر هیدرولیک استفاده می شود..

علاوه بر این، گروه دریچه های سولنویدی معمولا شامل برخی از اجزای اضافی مانند سنسورهای فشار، دریچه های مدار روغن و غیره است.که برای نظارت و تنظیم فشار و جریان سیستم هیدرولیک استفاده می شود.

به طور خلاصه، اصل کار گروه دریچه های سولنویدی حفاری کنترل حالت باز و بسته شدن دریچه های سولنویدی است.تغییر مسیر جریان و اتصال کانال روغن هیدرولیک، و بنابراین کنترل حرکت محرک هیدرولیک در سیستم هیدرولیک.انواع مختلف گروه های شیر سولنویدی می توانند عملکردهای کنترل هیدرولیکی مختلفی را برای پاسخگویی به نیازهای حفاری در شرایط مختلف کار انجام دهند.

در مورد قطعات ماشین آلات Xinfeng (XF):






مزایا


نمايشگاه انبار

بسته بندی و تحویل
